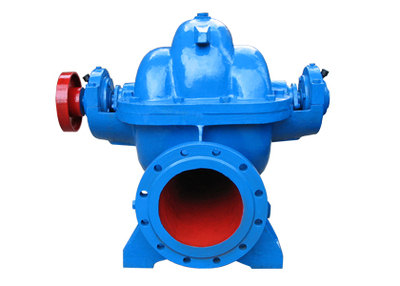

S系列单级双吸离心泵

编号：

010

产品详情

　概述　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

S型泵是单级双吸离心泵。供输送清水及物理化学性质类似于水的液体。液体温度不得超过80℃,适合工厂,矿山,城市,电站的给排水,农田排涝灌溉和各种水利工程。
本型泵的吸入口与出口均在水泵轴线下方,与轴线垂直呈水平方向,泵壳中开,检修时无需拆卸进水,排水管路及电动机房(或其他原动机)。从联轴器向泵的方向看去,水泵为顺时针方向旋转。根据需要也可生产逆时针旋转的泵,但订货时应特殊提出。本型泵的主要零件有:泵体,泵盖,叶轮,轴,双吸密封环,轴套,轴承等。根据介质不同可换其他材质。
泵体与泵盖构成叶轮的工作室,在进/出水法兰上制有安装真空表和压力表的管螺孔,进出水法兰的下部制有放水的管螺孔。
叶轮经过静平衡教验,用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整,叶轮的轴向力利用其叶片的对称布置达到平衡,可能还有一些剩余轴向力则由轴端的轴承承受。　泵轴由两个单列向心球轴承支承,轴承装在泵体两端的轴承体内,用黄油潤滑。双吸密封环用以减少水泵叶轮处漏水。

　应用范围　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

供输送清水及物理化学性质类似于水的液体。液体温度不得超过80℃,适合工厂,矿山,城市,电站的给排水,农田排涝灌溉和各种水利工程。

　工作条件　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

扬程范围：200m；
温度范围：不超过80℃；
